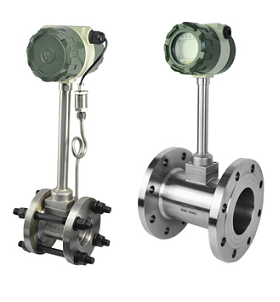

| 渦街流量計 |
| 發布時間:[2023-05-12] |
 |
|
渦街流量計主要用于各種行業工業管道中氣體、液體、蒸汽介質流體的流量測量。特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小，儀表參數能長期穩定，渦街流量計廣泛應用于石油、化工、造紙、環保等工業領域。
渦街流量計使用選擇及應用：
1、為了使用方便，電池供電型采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。
2、溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。
3、溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
4、廣泛應用于石油、化工、冶金、機械、造紙，以及城市管道供熱、供水等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。
渦街流量計的特點：
1、可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響；
2、不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓；
3、安全防爆，適用于惡劣環境；
4、無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長；
5、采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上；
6、溫壓補償一體化設計；
7、電流輸出均為電隔離型,具有良好的共模干擾抑制能力；
8、同時顯示流量值與累計流量值,不必輪流切換；
9、采用抗振動探頭，有效消除外界振動影響；
10、采用分體式信號轉換器，電纜最長100米；
11、量程比寬達20：1；
12、儀表整體結構設計合理，動態測量范圍寬，壓力損失??；
13、表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
14、現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接。
渦街流量計主要技術參數：
1、公稱通徑：15，25，40，50，65，80，100，125，150，200，250，300，（200～2000插入式） 非標產品可根據用戶要求特殊定做。
2、公稱壓力（MPa）：DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨） 。
3、介質溫度（℃）：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）。
4、本體材料：儀表外殼采用鋁合金,1Cr18Ni9Ti，（其它材料協議供貨）。
5、允許振動加速度：壓電式:0.2g；電容式:1.0～2.0g。
6、精確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS。
7、范圍度：1：6～1：30。
8、供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池。
9、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA。
10、壓力損失系數：符合JB/T9249標準 Cd≤2.4。
11、防護等級：普通型IP65 ；潛水型 IP68。
12、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。
13、適用介質：氣體、液體、蒸汽 。
14、傳輸距離：三線制 脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA）：負載電阻≤750Ω。
15、信號線接口：內螺紋M20×1.5。
16、現場液晶雙行顯示（溫度補償型）方式：可循環顯示溫度、壓力、瞬時流量、累積流量等參數。
渦街流量計流量范圍：?jiǎn)挝唬╩3/h）
|
流量
|
液體流量范圍
|
氣體流量范圍
|
飽和蒸汽流量范圍
|
|
口徑
|
最小流量
|
最大流量
|
最小流量
|
最大流量
|
最小流量
|
最大流量
|
|
DN25
|
0.9
|
14
|
8.3
|
110
|
13
|
1500
|
|
DN40
|
2.5
|
35
|
26
|
300
|
25
|
4400
|
|
DN50
|
3.3
|
55
|
36
|
480
|
40
|
6800
|
|
DN80
|
8
|
150
|
90
|
1300
|
100
|
19000
|
|
DN100
|
14
|
240
|
140
|
2000
|
160
|
29000
|
|
DN150
|
38
|
450
|
290
|
4100
|
350
|
66000
|
|
DN200
|
70
|
850
|
620
|
7500
|
620
|
118000
|
|
DN250
|
130
|
1300
|
700
|
12500
|
970
|
185000
|
|
DN300
|
180
|
2000
|
920
|
16500
|
1400
|
267000
|
渦街流量計選型表：
|
代號
|
通徑
|
流量范圍㎡/h
|
|
LUG-25
|
DN25
|
1~10（液體）
|
25~60（氣體）
|
|
|
LUG-32
|
DN32
|
1.5~18（液體）
|
15~150（氣體）
|
|
LUG-40
|
DN40
|
2.2~27（液體）
|
22.6~150（氣體）
|
|
LUG-50
|
DN50
|
4~55（液體）
|
35~350（氣體）
|
|
LUG-80
|
DN80
|
9~135（液體）
|
90~900（氣體）
|
|
LUG100
|
DN100
|
14~200（液體）
|
140~1400（氣體）
|
|
LUG150
|
DN150
|
32~480（液體）
|
300~3000（氣體）
|
|
LUG200
|
DN200
|
56~800（液體）
|
550~5500（氣體）
|
|
|
代號
|
功能1
|
|
N
|
無溫壓補償
|
|
Y
|
有溫壓補償
|
|
|
代號
|
輸出型號
|
|
F1
|
4-20mA輸出（二線制）
|
|
F2
|
4-20mA輸出（三線制）
|
|
F3
|
RS485通訊接口
|
|
|
代號
|
被測介質
|
|
J1
|
液體
|
|
J2
|
氣體
|
|
J3
|
蒸汽
|
|
|
代號
|
連接方式
|
|
L1
|
法蘭卡裝式
|
|
L2
|
法蘭連接式
|
|
|
代號
|
功能2
|
|
E1
|
1.0級
|
|
E2
|
1.5級
|
|
T1
|
常溫
|
|
T2
|
高溫
|
|
T3
|
蒸汽
|
|
P1
|
1.6MPa
|
|
P2
|
2.5MPa
|
|
P3
|
4.0MPa
|
|
W1
|
內部3.6V供電
|
|
W2
|
DC24V供電
|
|
N1
|
不銹鋼
|
|
N2
|
碳鋼
|
|
|
